Informations Supplémentaires

Type de courant:AC

Electrical Durability:Ue =< 440 V 5000 cycle

Ue = 500 ... 690 V 4000 cycle

20 cycles per hour

Durabilite mecanique:15000 cycle

60 cycles per hour

Neutral Pole Current ([%Iu]):100 %

Nombre de pôles:4

Power Loss:900 W

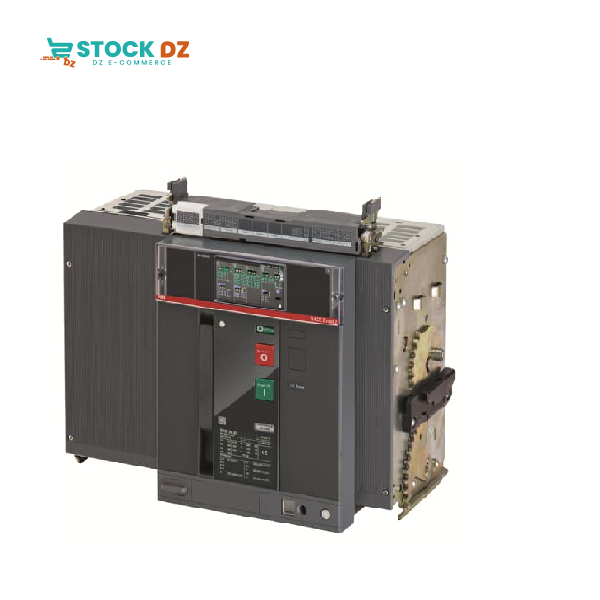

Groupe de produit:SACE Emax 2

Type de produit:Air Circuit Breaker

Type de produit:Air Circuit Breaker

Rated Service Short-Circuit Breaking Capacity, in % of Icu (Ics):100 %

Courant nominal (In):4000 A

Tension nominale (Ur):690 V

Tension assignée de tenue aux chocs (Uimp):acc. to IEC 60947-2 12 kV

Tension assignée d’isolement (Ui):AC 1000 V

Tension:690 V AC

Pourvoir assigné de coupure de service en court-circuit (Ics):(220 V AC) 66 kA

(230 V AC) 66 kA

(380 V AC) 66 kA

(400 V AC) 66 kA

(415 V AC) 66 kA

(440 V AC) 66 kA

(500 V AC) 66 kA

(660 V AC) 66 kA

(690 V AC) 66 kA

Courant assigné de courte durée admissible (Icw):for 1 s 66 kA

for 3 s 50 kA

Pouvoir assigné de coupure ultime en court-circuit (Icu):(400 V AC) 66 kA

(415 V AC) 66 kA

(440 V AC) 66 kA

(500 V AC) 66 kA

(525 V AC) 66 kA

(690 V AC) 66 kA

Courant assigné ininterromptu (Iu):4000 A

Dimensions : 383 x 551 x 425 mm / 74 Kg
