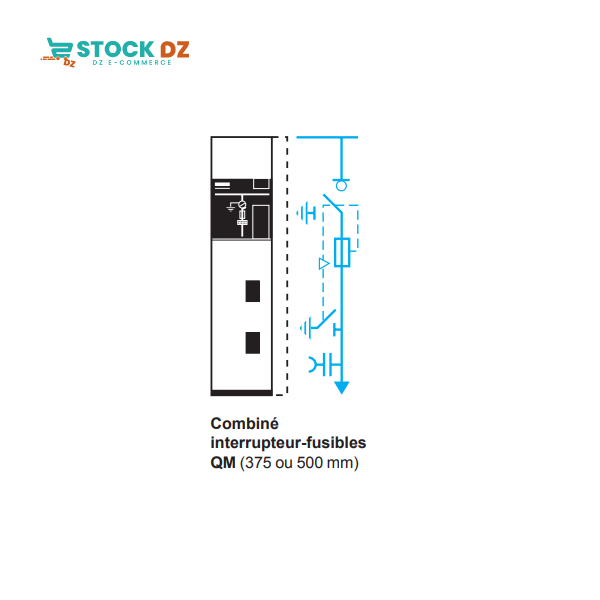

Les cellules SM6-24 sont conçues pour les installations intérieures. Elles bénéficient de dimensions réduites :

Largeurs 375 mm à 750 mm

Hauteur 1600 mm

Profondeur au sol 840 mm

qui leur permettent d’être installées dans un local exigu ou dans un poste préfabriqué. Les câbles sont raccordés par l’avant des cellules. L’exploitation est simplifiée par le regroupement de toutes les commandes sur un plastron frontal. Les cellules peuvent être équipées de nombreux accessoires (relayage, tores, transformateurs de mesure, parafoudres, contrôle-commande, etc.).

Conditions normales de fonctionnement Température de l’air ambiant :

1) inférieure ou égale à 40 °C

2) inférieure ou égale à 35 °C en moyenne sur 24 heures

3) supérieure ou égale à – 5 °C.

Altitude

1) inférieure ou égale à 1000 m

2) au-delà de 1000 m, un coefficient de déclassement s’applique (nous consulter).

Rayonnement solaire

1) aucune influence du rayonnement solaire n’est autorisée.

Pollution de l’air ambiant

1) pas de pollution significative par de la poussière, de la fumée, des gaz corrosifs et/ou inflammables, des vapeurs ou du sel.

Humidité

1) humidité relative moyenne sur une période de 24 heures : ≤ 95 %

2) humidité relative moyenne sur une période d’un mois : ≤ 90 %

3) pression de vapeur moyenne sur une période de 24 heures : ≤ 2,2 kPa

4) pression de vapeur moyenne sur une période d’un mois : ≤ 1,8 kPa. Dans ces conditions, de la condensation peut parfois apparaître, notamment en cas de changements brusques de la température en période de forte humidité. Pour assurer une bonne tenue des cellules aux effets d’un taux élevé d’humidité et de la condensation, par exemple un claquage de l’isolant, veuillez consulter les recommandations de génie civil relatives à la conception du bâtiment ou du local dans lequel se trouvent les cellules, en veillant notamment à assurer une bonne ventilation et installation. Conditions sévères de fonctionnement (nous consulter).

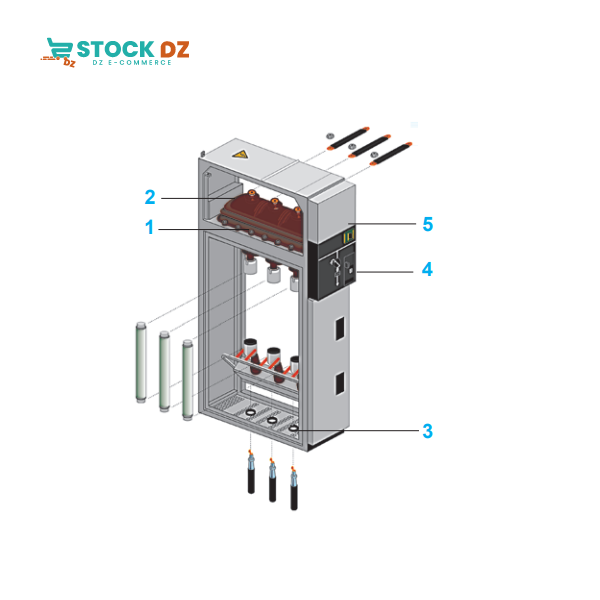

Les cellules sont composées de 3 compartiments et 2 coffrets distincts séparés par des cloisons métalliques ou isolantes. Cellules interrupteurs et protection par fusibles

1 appareillage : interrupteur-sectionneur et sectionneur de terre dans une enveloppe remplie de SF6 et répondant au “système à pression scellé”.

2 jeu de barres : en nappe permettant une extension à volonté des tableaux et un raccordement à des matériels existants.

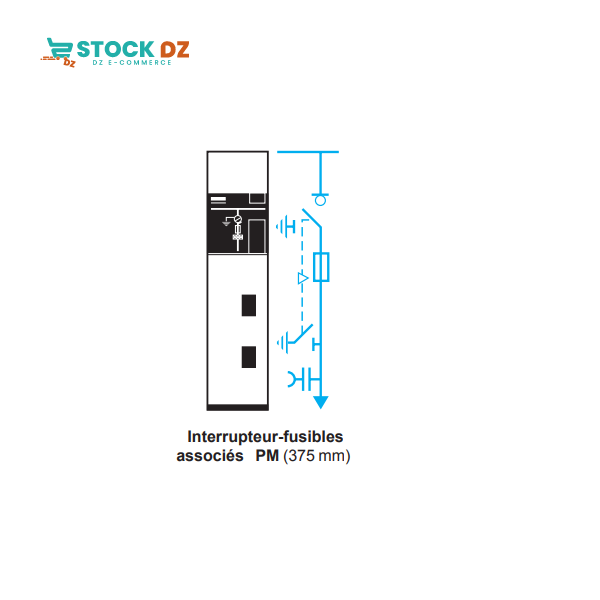

3 raccordement : accessibilité par face avant, sur les bornes inférieures de l’interrupteur (cellule IM) ou sur les porte-fusibles inférieurs (cellules PM ). Ce compartiment est également équipé d’un sectionneur de terre en aval des fusibles MT pour les cellules de protection.

4 commande : comporte les éléments permettant de manœuvrer l’interrupteur et le sectionneur de terre ainsi que la signalisation correspondante (coupure certaine).

5 contrôle : pour l’installation d’un bornier (option motorisation), de fusibles BT et de relayage de faible encombrement. Un caisson complémentaire peut être ajouté si nécessaire à la partie supérieure de la cellule. Option : voir les options décrites dans le chapitre “Caractéristiques des unités fonctionnelles”.
